Рабочий процесс сушилки

Обзор адсорбционной сушилки

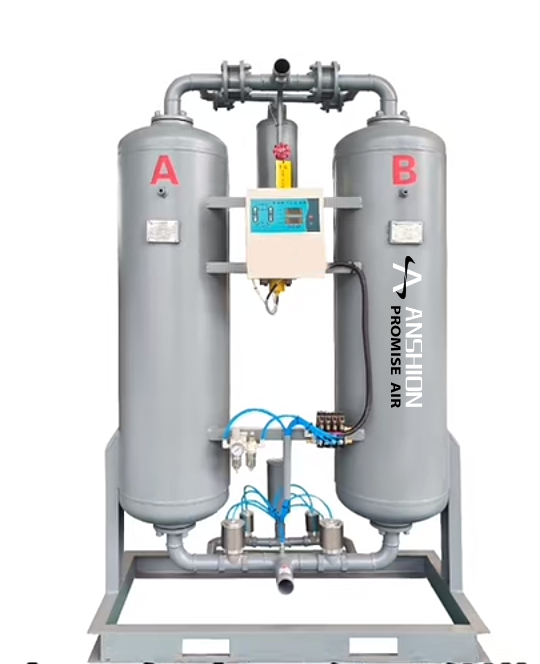

В адсорбционных осушителях в основном используются адсорбенты (такие как активированный оксид алюминия, молекулярные сита и т. д.) для адсорбции влаги во влажном воздухе с целью получения сухого воздуха. Обычно он имеет конструкцию с двойной башней, то есть два сушильных бака A и B заполнены адсорбентами соответственно, а непрерывная сушка воздухом достигается за счет поочередной работы.

Подробное объяснение рабочего процесса

1. Стадия адсорбции

На этапе адсорбции влажный воздух поступает в сушильный бак A (или сушильный бак B, в зависимости от текущего рабочего состояния) через впускной клапан воздуха. Влажный воздух поступает из нижней системы трубопроводов и проходит через слой адсорбента снизу вверх. Адсорбент чрезвычайно гидрофильен и может поглощать влагу из влажного воздуха для получения сухого воздуха. Осушенный воздух выводится из верхней трубы для последующего использования.

В процессе адсорбции необходимо обратить внимание на следующие моменты:

• Давление и температура воздуха на входе: Давление воздуха на входе должно контролироваться в определенном диапазоне, обычно не превышающем 1 МПа, а температура воздуха на входе также должна поддерживаться в пределах указанного значения, чтобы обеспечить эффект адсорбции.

• Насыщение адсорбента: По мере увеличения времени адсорбции насыщение адсорбента будет постепенно увеличиваться. Когда адсорбент достигнет насыщенного состояния, его адсорбционная способность существенно снизится, и потребуется своевременная регенерация.

2. Стадия регенерации

Стадия регенерации является ключевым звеном в рабочем процессе адсорбционной сушилки. На стадии регенерации часть сухого воздуха (обычно около 10%) поступает в сушильный бак Б (или сушильный бак А, в отличие от стадии адсорбции) через верхний клапан регулирования газа регенерации системы трубопроводов. Эта часть воздуха называется «воздухом регенерации».

После того, как регенерирующий газ поступает в сушильный резервуар B, адсорбент продувается сверху вниз для удаления адсорбированной влаги и примесей из адсорбента. Сухой воздух без сжатия (т. е. воздух регенерации) постепенно нагревается в процессе продувки, что еще больше улучшает эффект регенерации. Регенерированный регенерирующий газ выбрасывается в атмосферу через нижний трубопровод системы В2, клапан и глушитель.

В процессе регенерации нужно обратить внимание на следующие моменты:

• Объем регенерационного газа: Размер объема регенерационного газа напрямую влияет на эффект регенерации. Слишком малый объем регенерационного газа может привести к недостаточной регенерации, а слишком большой объем регенерационного газа может привести к потере энергии.

• Температура регенерации: Температура регенерации является важным фактором, влияющим на эффект регенерации. Соответствующая температура регенерации может ускорить процесс десорбции влаги в адсорбенте и повысить эффективность регенерации.

• Время регенерации: Продолжительность времени регенерации должна гибко регулироваться в зависимости от насыщения адсорбента и эффекта регенерации.

3. Стадия выравнивания давления.

Фаза выравнивания давления выполняется после фазы регенерации. На этапе выравнивания давления клапан B2 закрывается, и в сушильном баке B начинает повышаться давление до рабочего давления, которое соответствует рабочему давлению этапа адсорбции. Целью процесса выравнивания давления является уравновешивание давления в сушильном резервуаре B с рабочим давлением стадии адсорбции для подготовки к последующей стадии переключения.

Процесс выравнивания давления обычно происходит быстрее, но при этом также необходимо обеспечить стабильность баланса давления. Если выравнивание давления недостаточное или нестабильное, это может вызвать колебания давления во время процесса переключения и повлиять на эффект сушки.

4. Этап переключения

Этап переключения является последним этапом рабочего процесса адсорбционной сушилки. Во время фазы переключения клапан B1 нижней трубопроводной системы открывается, клапан A1 закрывается и одновременно открывается клапан A2. Таким образом, два сушильных бака A и B завершили переключение: бак B переходит на стадию адсорбции и начинает поглощать влагу из влажного воздуха, а бак A переходит на стадию сброса давления и регенерации, готовясь к следующему процессу регенерации;

Процесс переключения должен выполняться быстро и точно, чтобы обеспечить непрерывную и стабильную работу сушилки. В то же время колебания давления во время процесса переключения также необходимо контролировать в определенном диапазоне, чтобы избежать повреждения оборудования или влияния на эффект сушки.
